如何利用Bigemap套合配準DXF/SHP/KML等數據？

分類：城市規劃-2022/07/08-

不知道你有沒有發現一件令人頭疼的小事兒：將DXF/SHP/KML等數據文件導入Bigemap GIS Office（國產基礎軟件）、并與第三方導入的衛星影像對照時，會有不同程度的偏差、數據準確率較低等情況。你會發現它在南半球、歐洲、埃及...就是不在你標繪的坐標位置。

糾正數據位置、保證準確度，是高效進行工作的關鍵。使用Bigemap GIS Office能快速糾正數據，保證數據匹配吻合。

一、導入數據文件

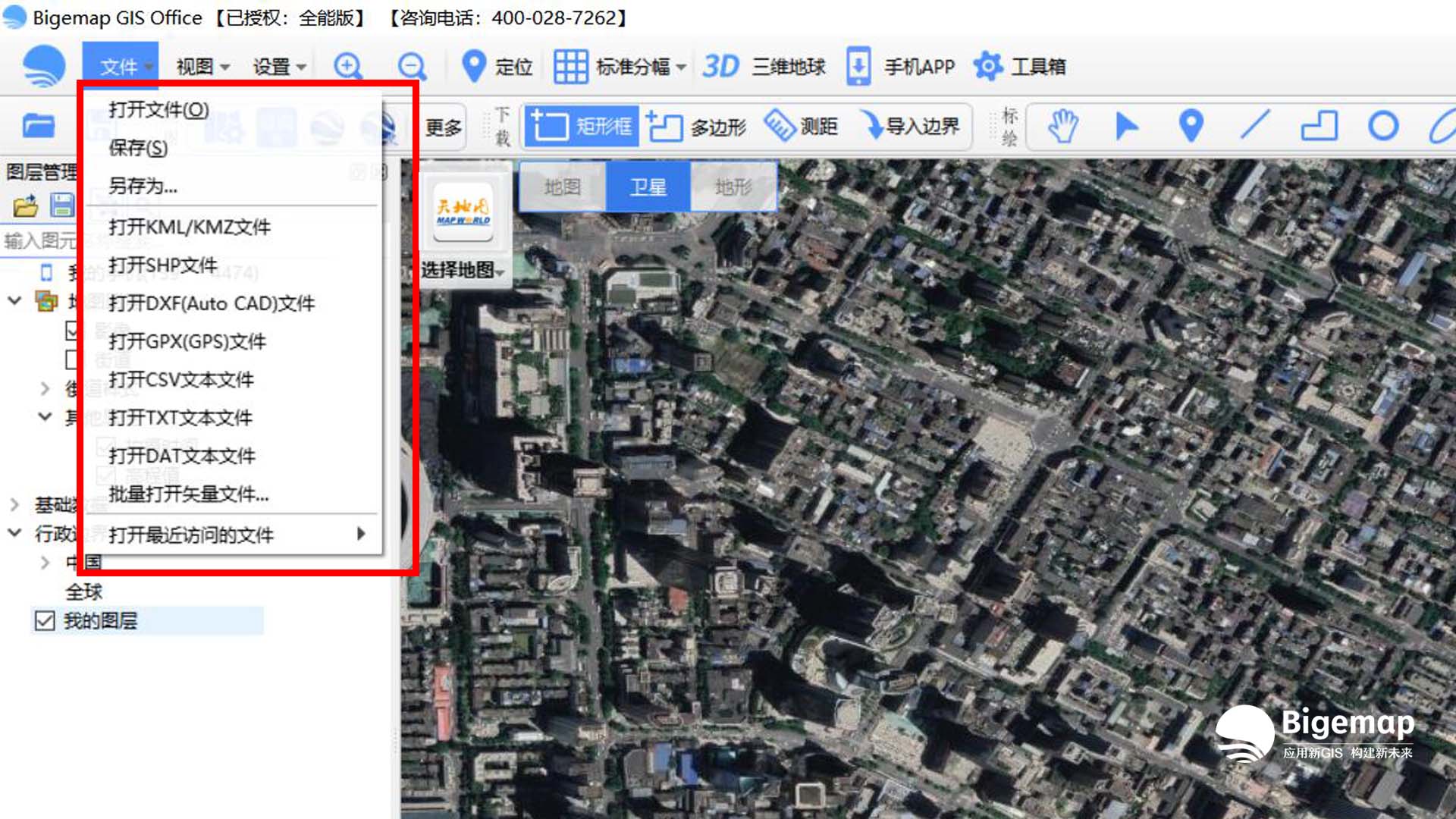

打開Bigemap GIS Office，點擊左上角"文件"，打開相應格式的文件。

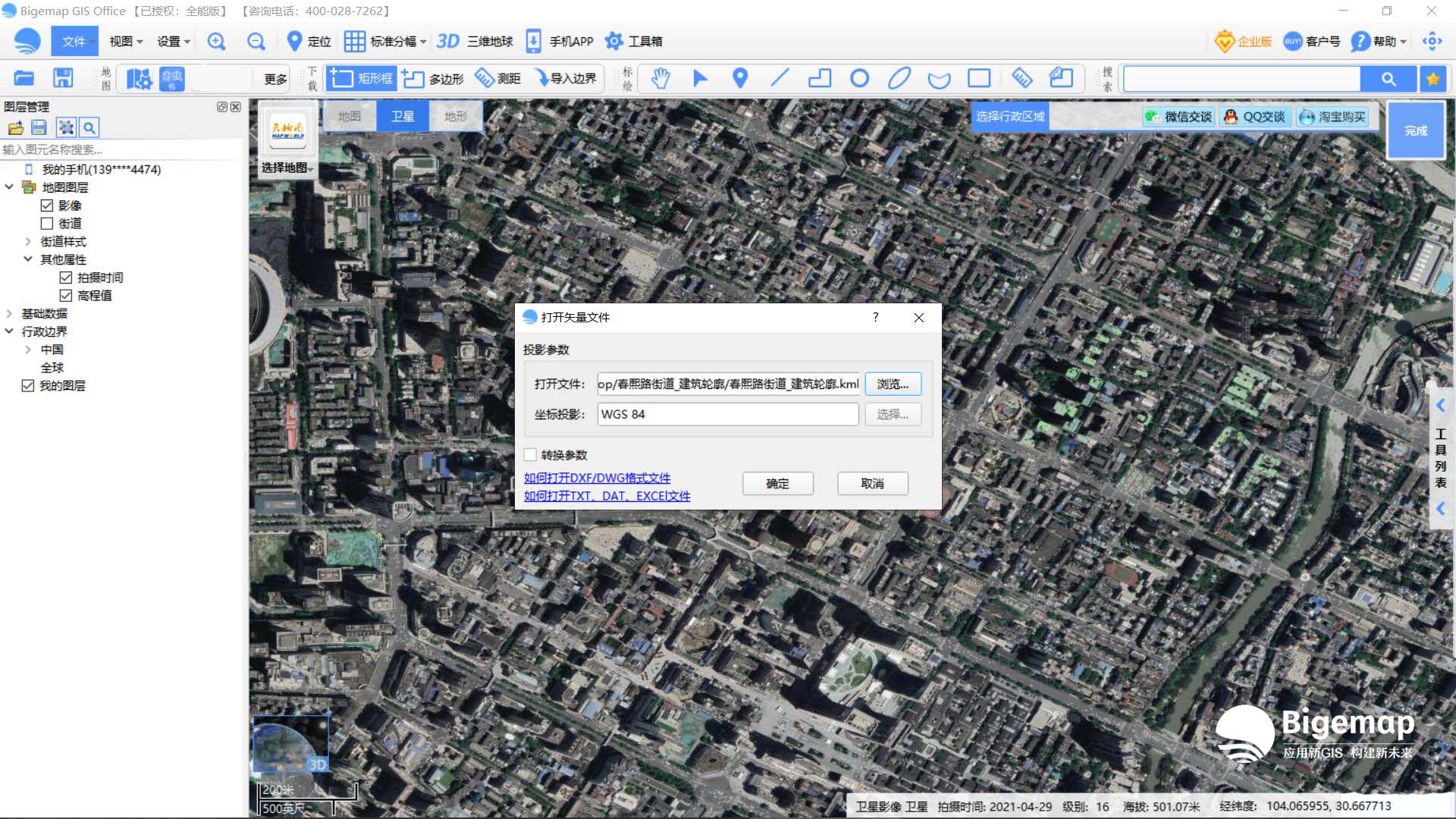

如圖，我們導入的是KML格式的數據。且打開后，軟件會自動識別文件的投影。

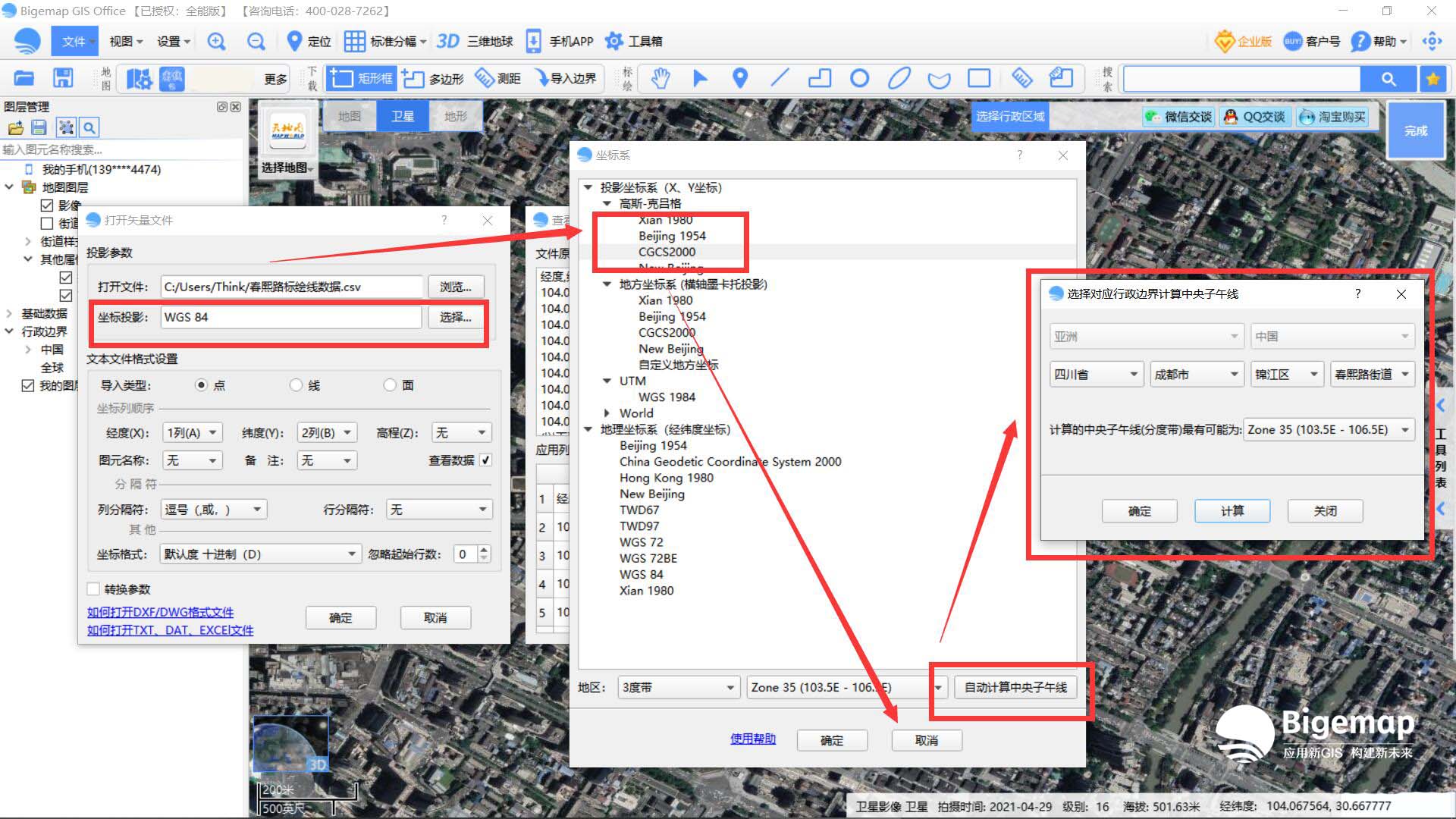

部分不能識別投影的文件，需要手動選擇投影坐標和中央子午線：投影坐標根據自己的數據來確定；中央子午線可通過自動計算中央子午線來確定。

二、查看數據的點線面情況

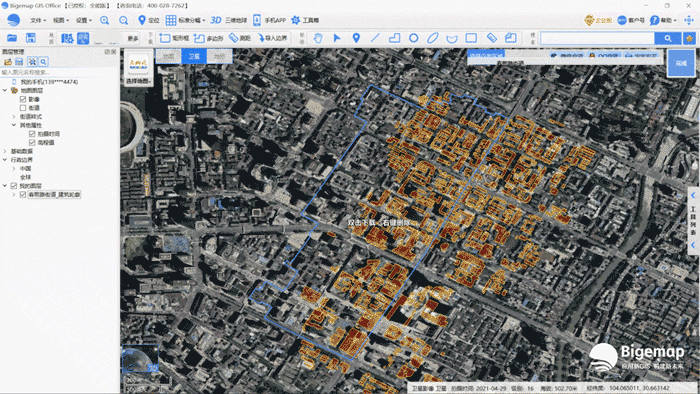

導入后，需要對照數據文件和衛星地圖是否相吻合，若不吻合應該往哪個方向套合配準。如下圖，可以看出來導入的矢量數據應該往左再偏上的方向去糾正。


三、使用套合配準功能

大多數套合配準是需要調整整體的數據，這就需要選中包含全部數據的圖層進行操作。選擇好圖層后，點擊鼠標右鍵，彈出的選項中選擇"套合配準"，就可以正式開始套合配準了！

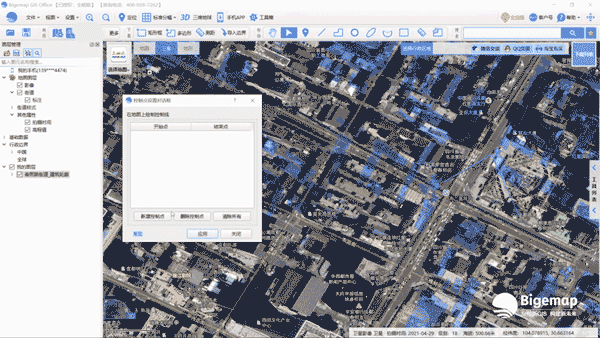

在"控制點設置對話框"中，首先選擇"新增控制點"，這里我們可以新增多個控制點來多方位調整數據。

新增好控制點后，每個控制點我們需要確定開始點和結束點，如圖，確定好后，數據就會按照控制點形成的控制線去調整。


并且，當點確定有錯時，還可以通過“刪除控制點”，重新確定開始點或結束點。

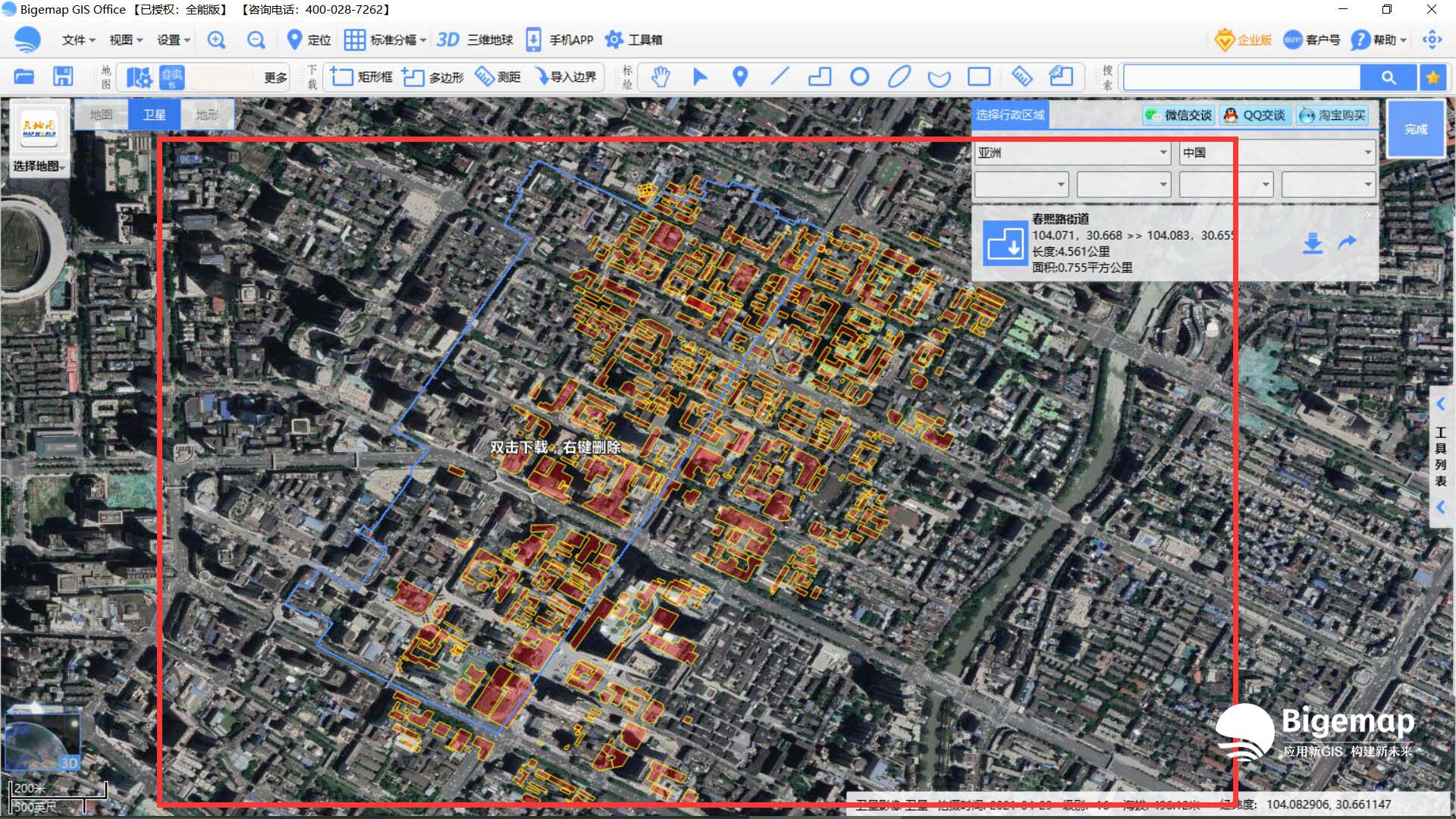

通過多個控制點移動后，套合配準好的數據就如下。從下圖可以看出，套合配準后數據和衛星影像已經基本吻合。


四、按需二次編輯數據

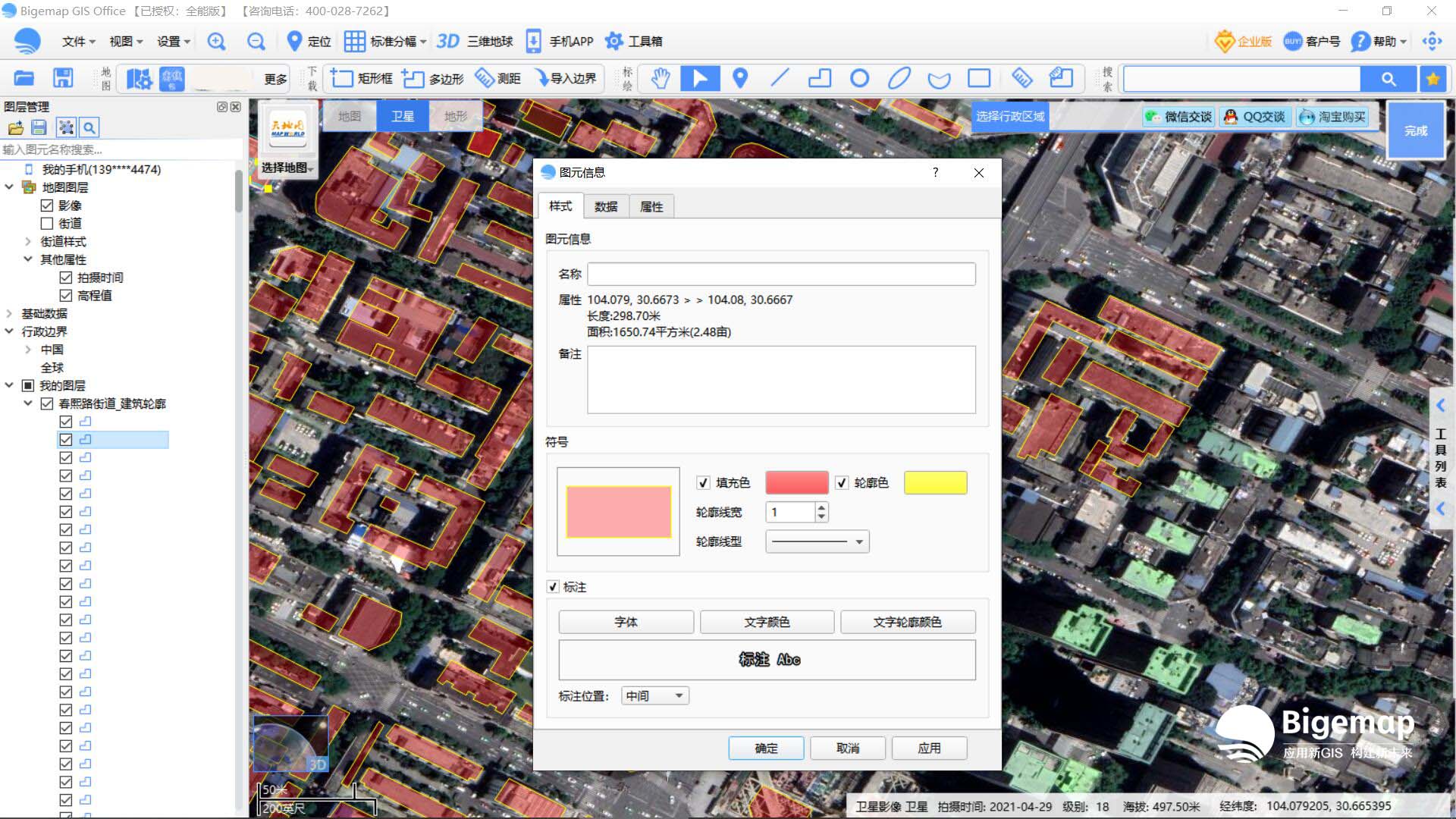

導入數據后不僅能套合配準保證準確度，還能對數據進行二次編輯，比如新增、修改點線面；以及調整點線面的線條、位置、樣式和字體等等。


五、導出已配準數據

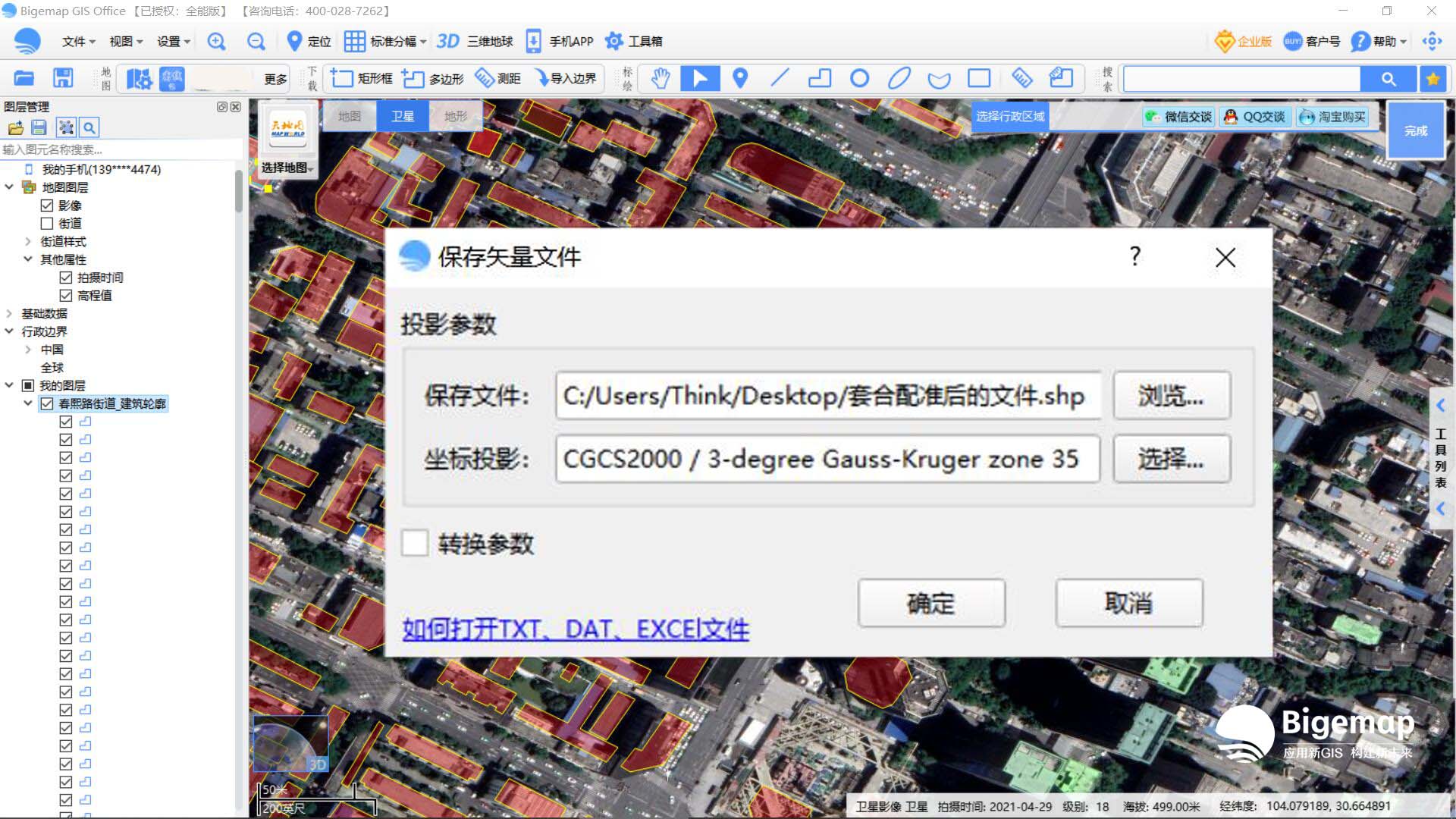

套合配準以及編輯好數據后，就可以導出數據了。可以導出不同格式和不同投影坐標的數據：格式比如DXF、KML、CSV、GPX、SHP等等、投影坐標系比如CGCS2000、WGS84等等，按照自己需求來選擇什么格式導出到本地就可以了。


以上就是套合配準的全部教程了。套合配準數據是我們工作中重要的一個環節，Bigemap始終堅持以新GIS為引領，貫徹基礎性、輕應用、微服務理念，提供給大家各種技術服務，相信這能幫助大家的工作效率變得更加便捷高效。
