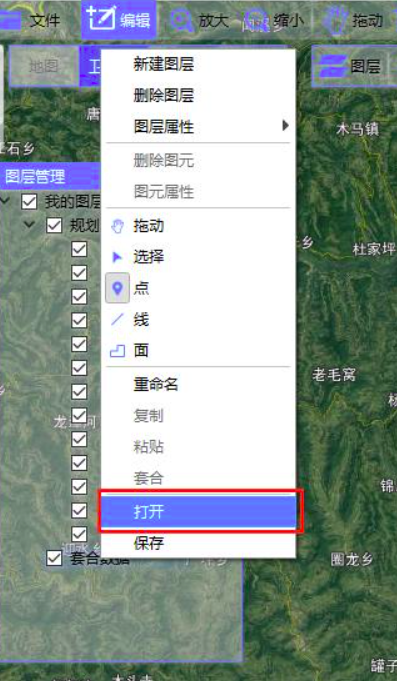

  第一步：打開數據(AutoCAD設計圖、shp數據、kml\kmz json csv txtd等數據)，點擊【圖層管理】里面某個文件夾右鍵，彈出對話框，選擇【打開】如下圖：

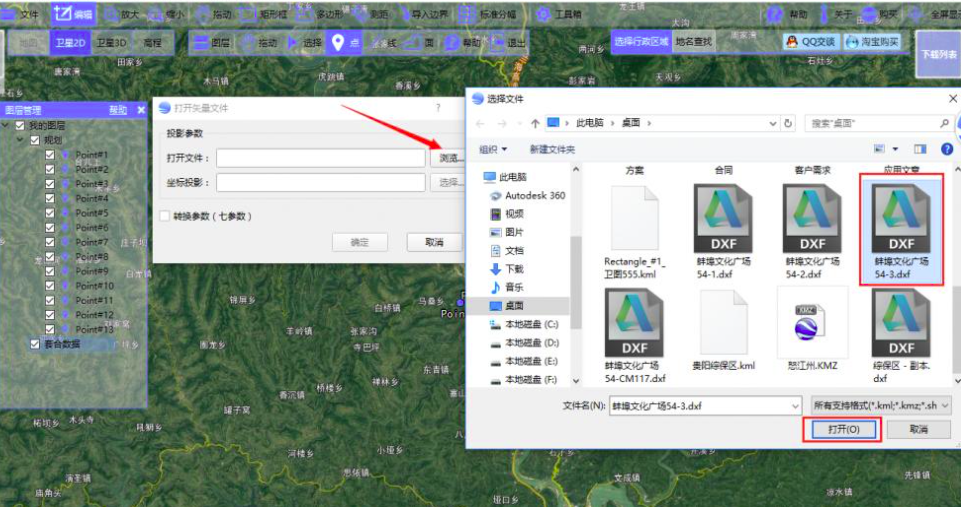

  在彈出的對話框中，點擊【瀏覽】，找到要打開的數據，點擊【打開】如下圖：

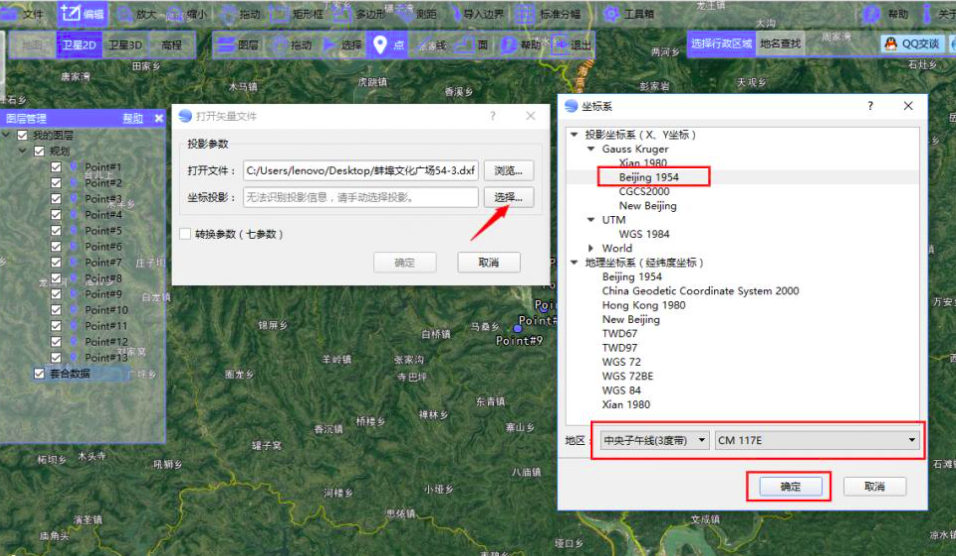

   然后【選擇】坐標投影，根據你的數據來確定【幫助：如何選擇分度帶？】，本次打開的是坐標系北京54坐標系，對應的坐標位置是中央子午線117度，如下圖：

  說明：需要套合的數據一般都是沒有轉換參數的，所以，不需要勾選七參數，直接【確定】打開數據。

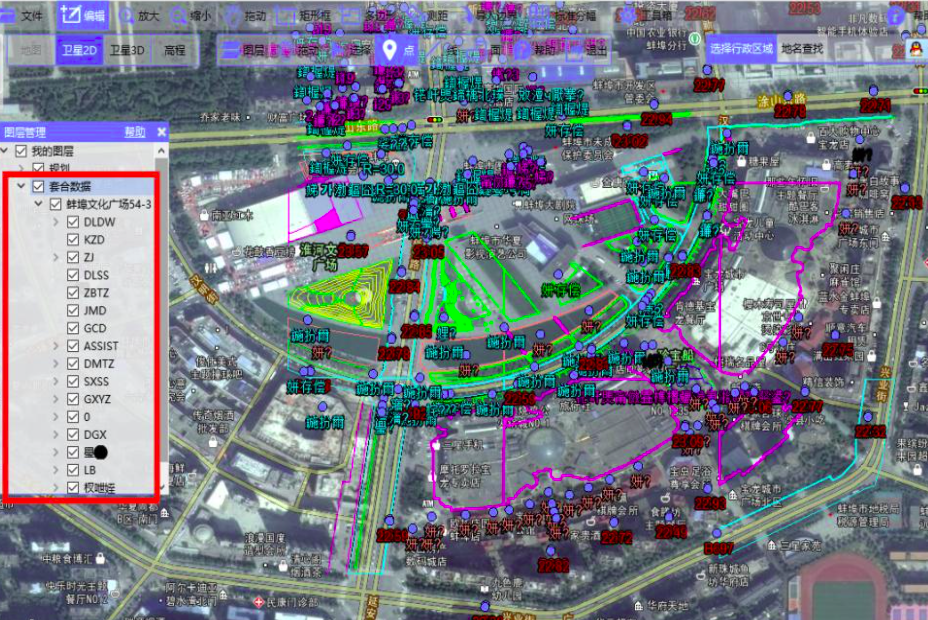

  點擊【確定】之后，經過數據加載，在BIGEMAP GIS Office軟件中顯示出設計的點、線、面等信息，如下圖：

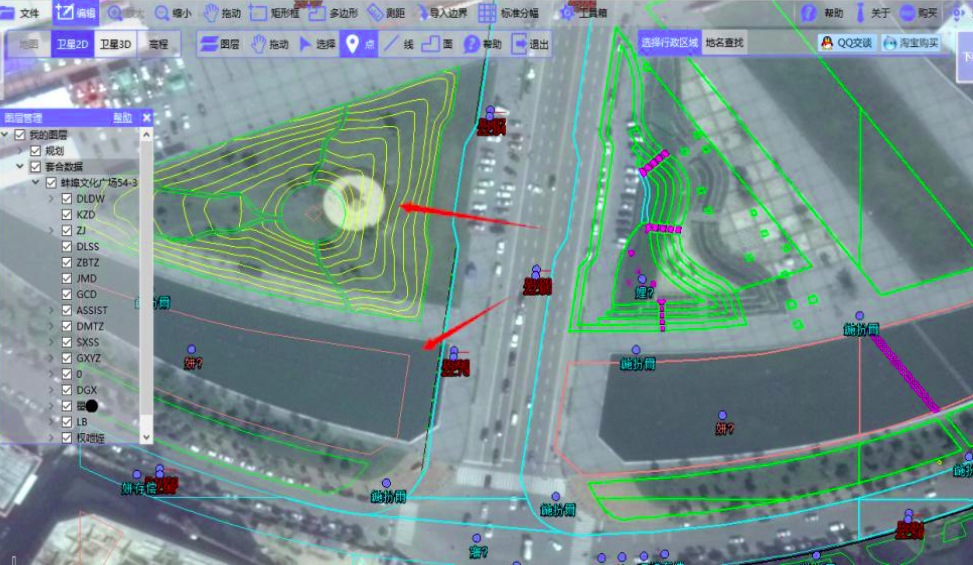

   在BIGEMAP GIS Office中放大打開的數據，我們可以看到有明顯的偏移，數據和地圖沒有完全的吻合，如下圖：

  第二步：套合矢量數據和衛星圖像

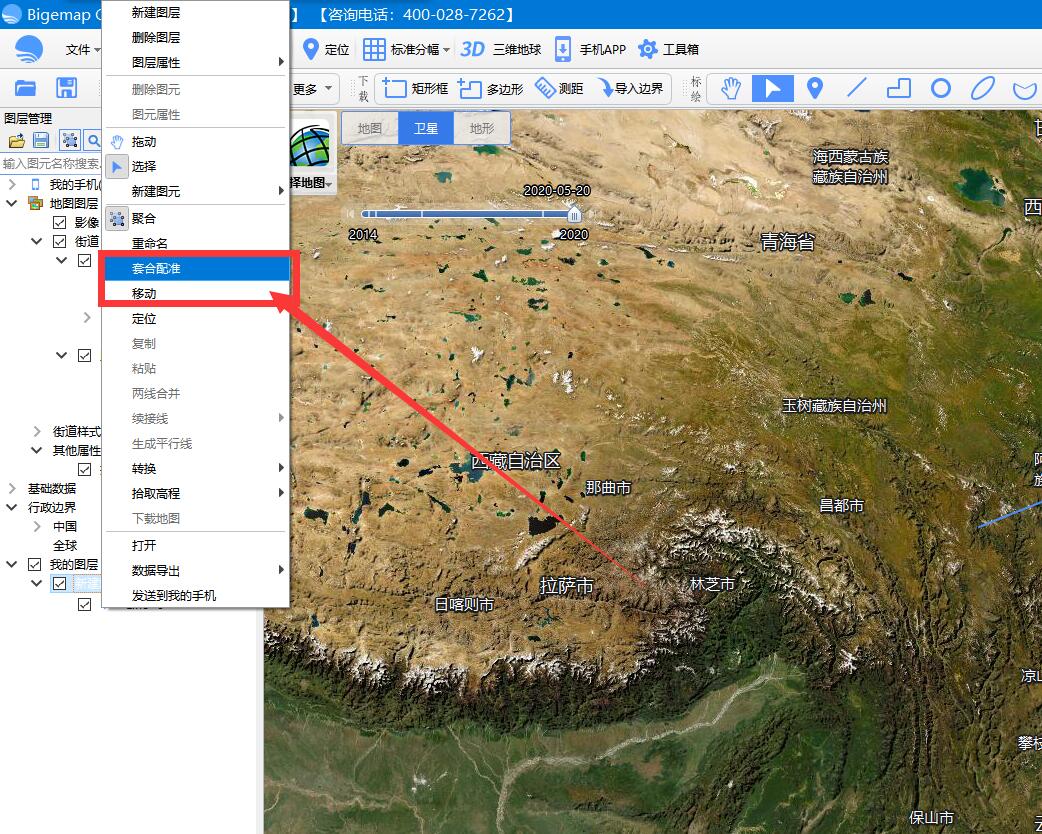

   由于我們要套合的是整個加載的“54-3”數據，因此，我們要選擇整個加載的數據文件，然后點【右鍵】，彈出對話菜單，選擇菜單里面的【套合】，如下圖：

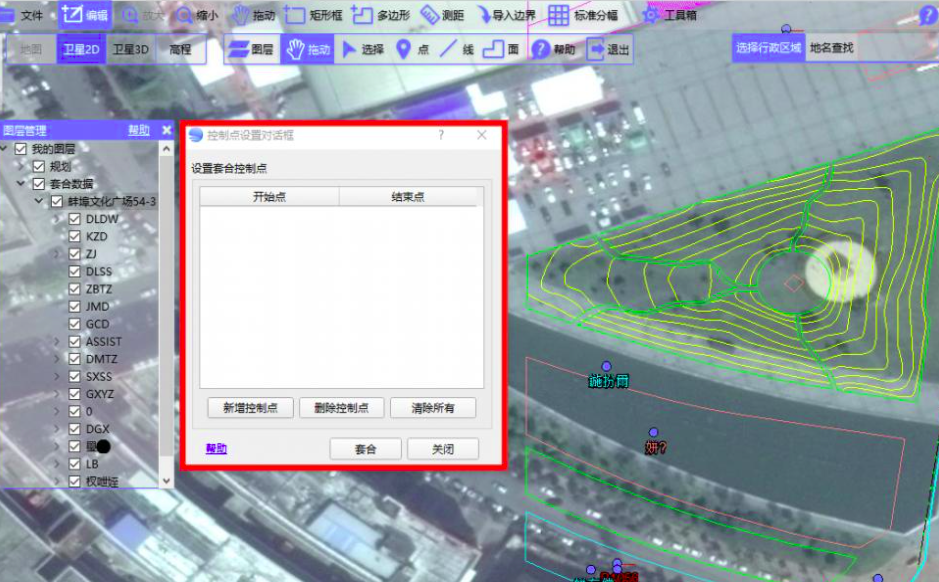

  彈出如下對話框：

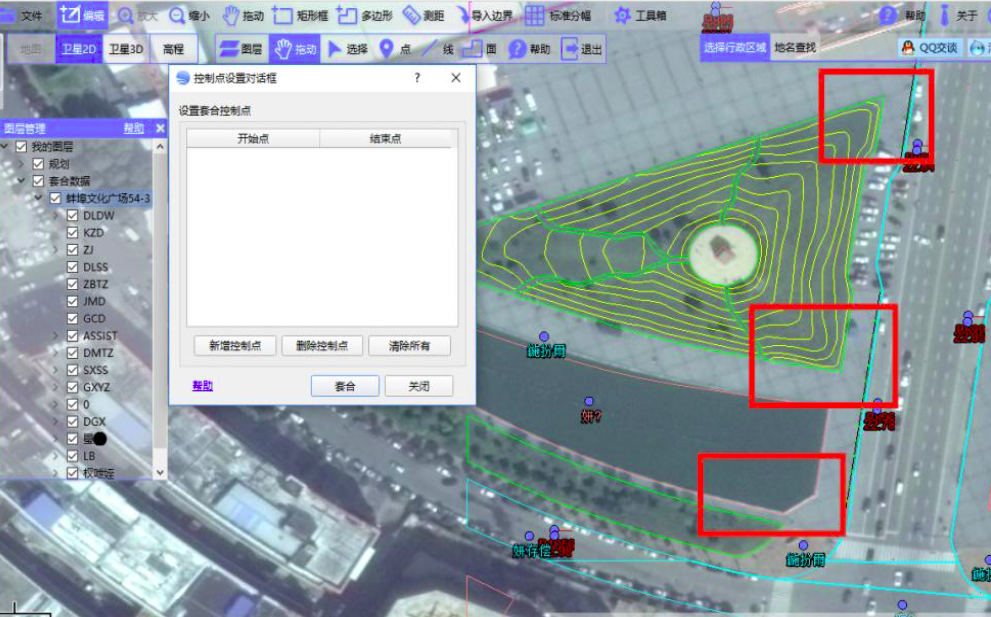

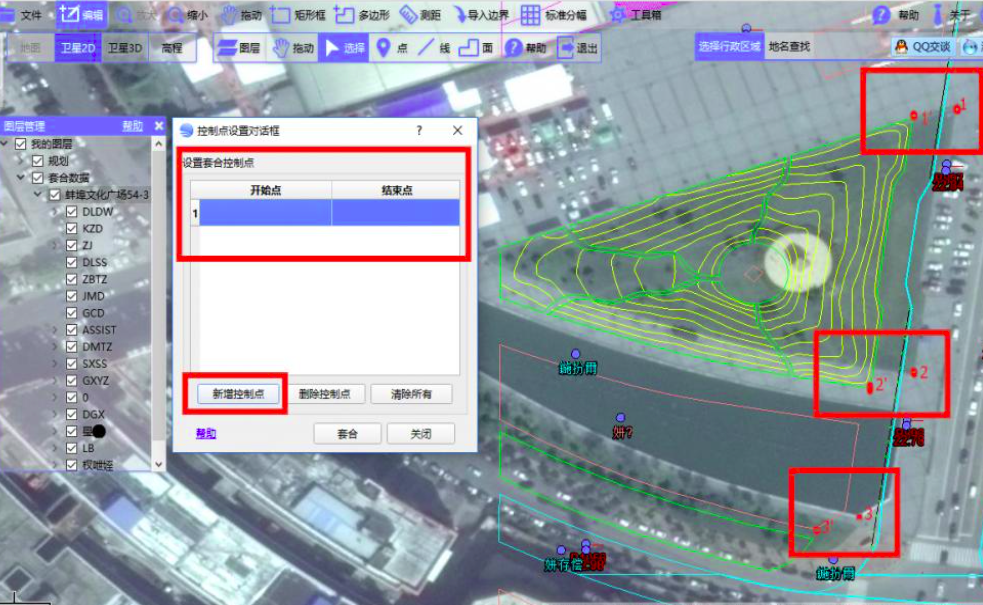

  通過打開的矢量文件數據與地圖（底圖）對比，我們找到3個控制點（矢量數據對應到地圖上應該在什么位置），如下圖：

  上圖中三個控制點的位置（右邊紅色框住的三個位置）分別是：【1'移動到1】、【2'移動到2】、【3'移動到3】。

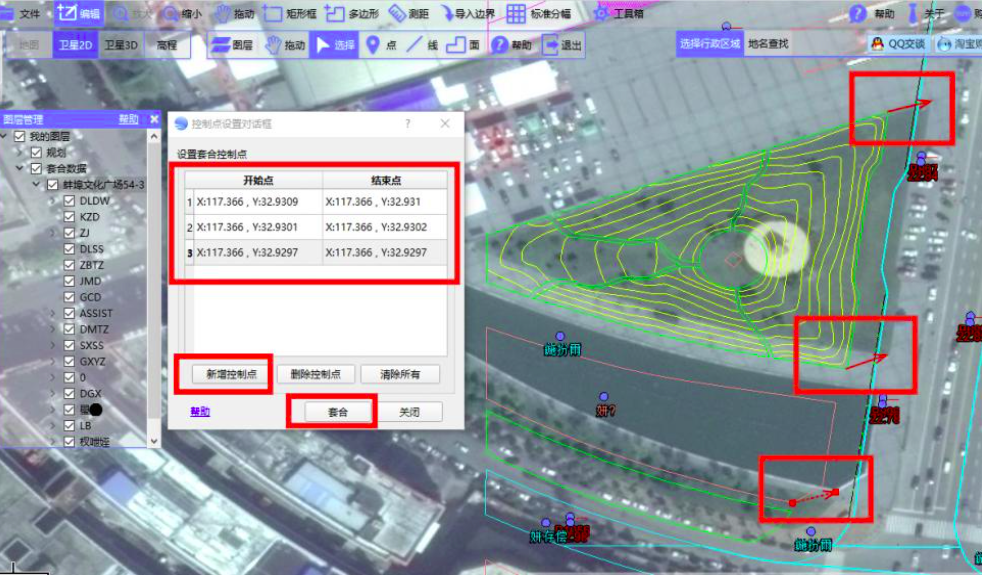

  首先點擊【增加控制點】，然后鼠標點擊1'的位置按住鼠標拖到到1的位置；同樣，再次點擊【增加控制點】，將鼠標從2'的位置拖到到2的位置，3'拖動到3的位置，完成之后如下圖：

  (注意：控制點不一定非得選擇三個點，一般兩個點就可以了，但是間隔必須遠一點，一般選擇套合范圍靠近四個角的地方來篩選控制點，本例中只是為了描述方法，這么近的三個點實際不可取。)

  三個控制點選擇完成，然后點擊上圖中的【套合】，矢量數據會根據你選擇的控制點自動進行套合，如下圖：

  從上圖中可以看出，我們通過套合之后，矢量圖已經完全和地圖（底圖）重疊在一起，這樣就完成了對矢量數據坐標的糾偏，即現在的坐標就是真實準確的經緯度坐標。

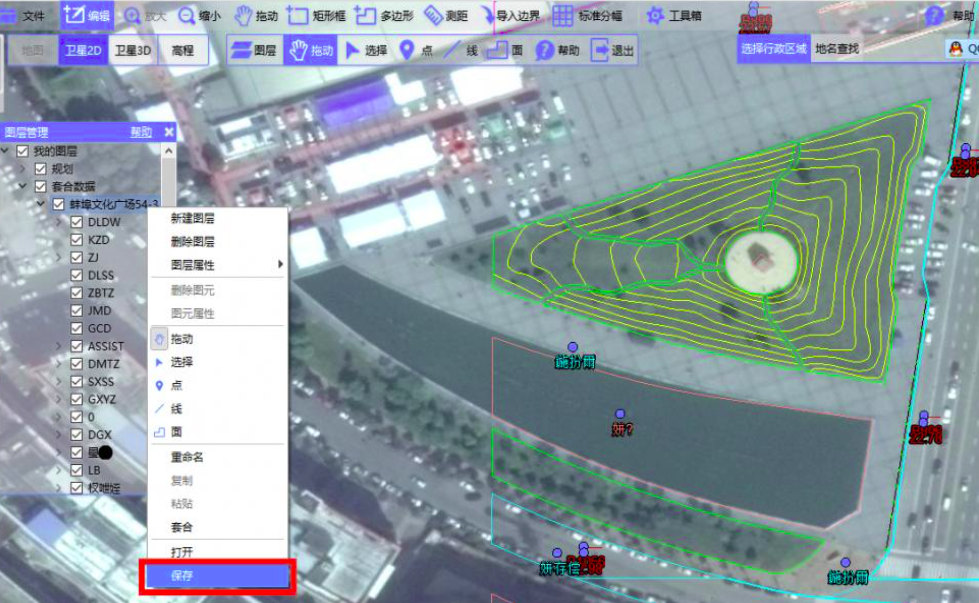

  然后我們可以將配準好的矢量數據進行保存。（DXF、KML、KMZ、SHP等等任意格式，西安80、北京54、CGCS2000都可以），如下圖：

  當然，我們也可以直接在BIGEMAP軟件中對打開的數據進行二次編輯，比如增加、修改、點線面或者顏色、粗細等等，然后再保存。
