疊加等高線到衛星圖像上步驟

如何將等高線疊加到衛星圖像上(應用到AutoCAD)

開始學習

查看效果圖

具體操作步驟如下

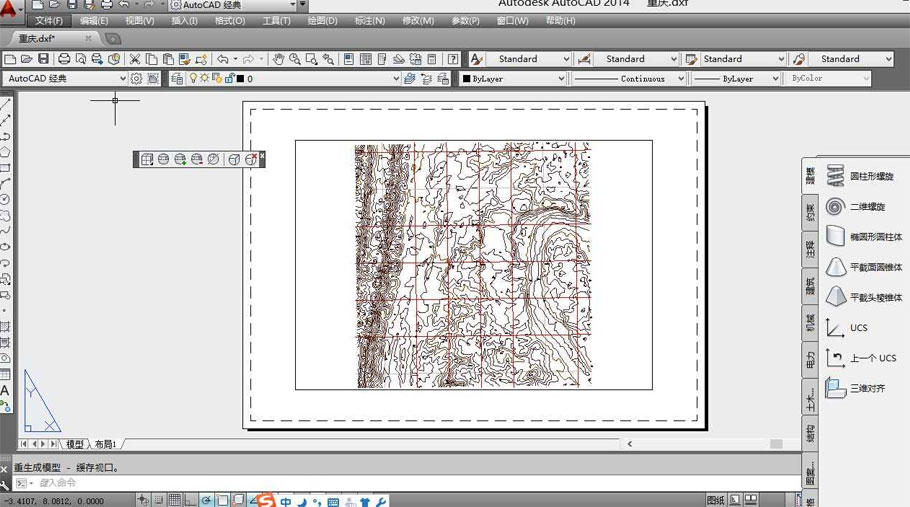

Step1：打開等高線

在等高線轉換成西安80之后，保存成為了DXF格式，雙擊DXF格式的等高線，會自動啟動CAD打開等高線，如圖：

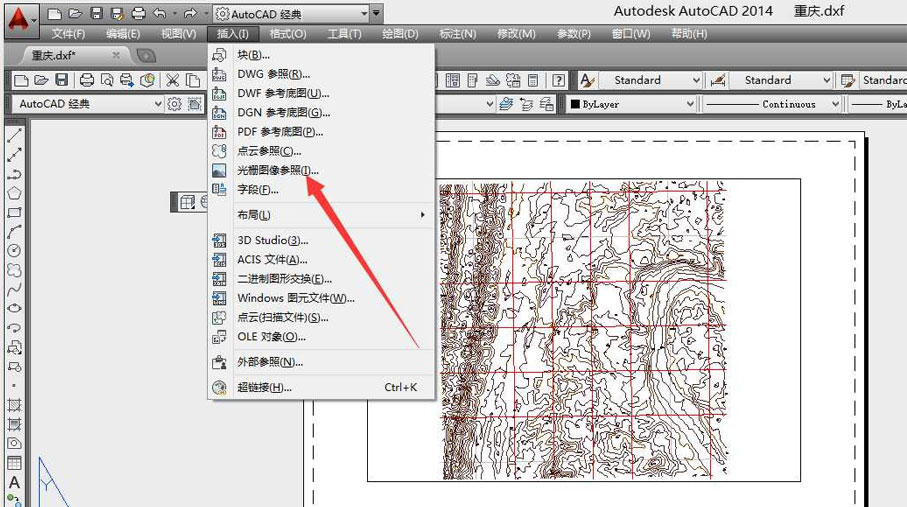

Step2：插入衛星圖像

選擇工具欄里面的【插入】->【光柵圖像參照】，如右圖，然后選擇已轉換成西安80的衛星圖像。

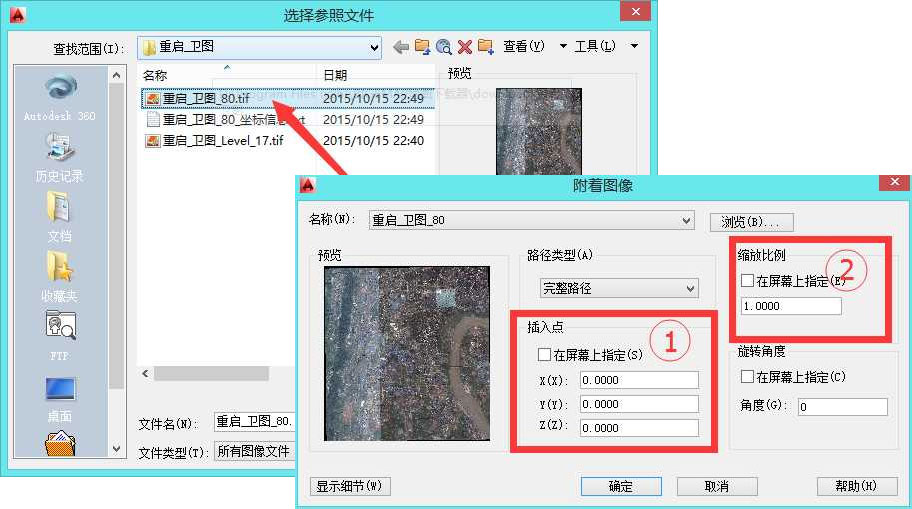

Step3：填寫圖像參數

圖中需要填寫① 和 ② 的參數，把方框□中的勾去掉，下面的參數才可以填寫，這個參數填寫請參考Step4。

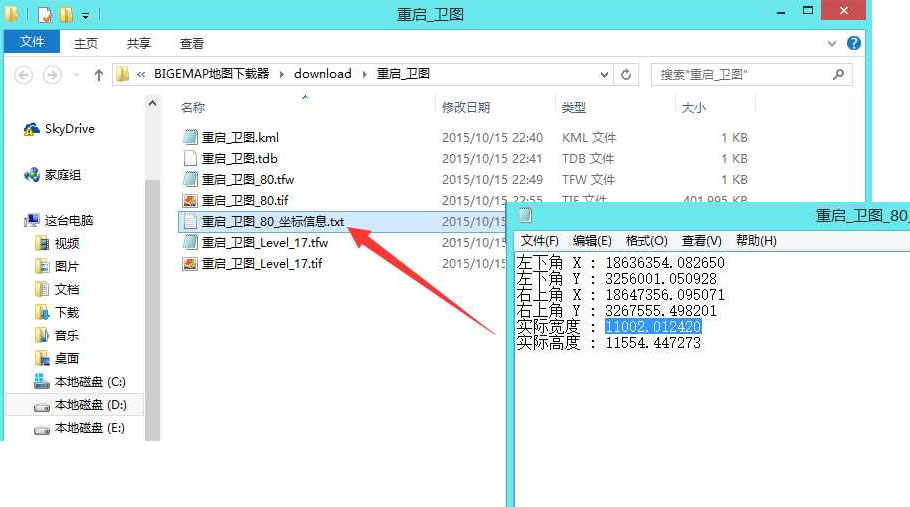

Step4：打開坐標信息文件

在Step3中填入：
① X(X):填寫TXT文件中的【左下角X】后面的數字
X(Y):填寫TXT文件中的【左下角Y】后面的數字
Z(Z):不用填，默認
②縮放比例:填寫TXT文件中的【實際寬度】后面的數字

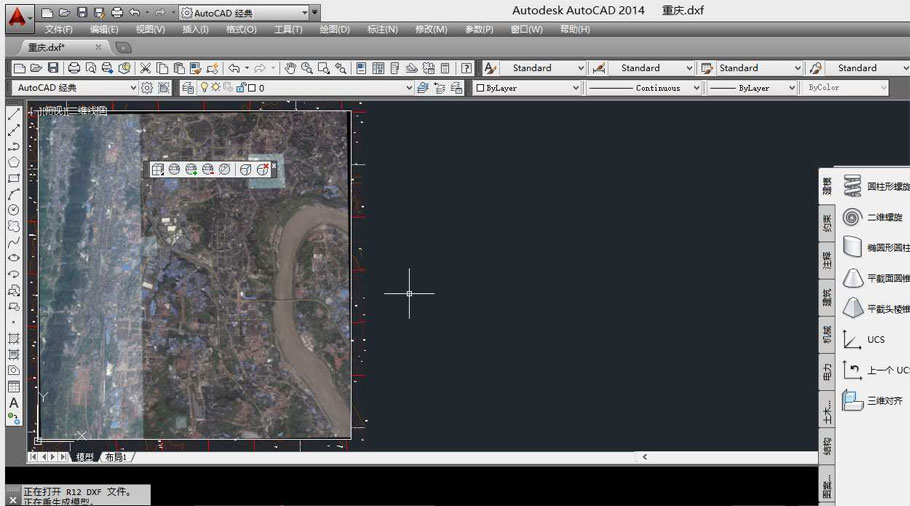

Step5：后置圖像

填完參數后，點擊確定再選擇工具欄的【工具】->【繪圖次序】->【后置】，框選整個圖像區域，鼠標滾動縮放可查看套和效果。至此衛星圖像與高程等高線套和完成。
